Giải mã cấu tạo máy nén khí trục vít

Máy nén khí trục vít là một trong những thiết bị quan trọng và phổ biến trong các ngành công nghiệp. Với cấu tạo máy nén khí trục vít hiện đại, khả năng hoạt động bền bỉ và hiệu suất cao, chúng được sử dụng rộng rãi từ sản xuất, xây dựng đến lĩnh vực y tế. Để hiểu rõ loại máy này, cùng maynenkhi247.com tìm hiểu về cấu tạo và nguyên lý hoạt động của máy nén khí trục vít.

Tìm hiểu cấu tạo máy nén khí trục vít và nguyên lý hoạt động của máy

1. Giới thiệu máy nén khí trục vít

Máy nén khí trục vít là một thiết bị cơ khí, được thiết kế để tạo ra khí nén thông qua nguyên lý hoạt động của hai trục vít quay ngược chiều nhau. Điểm nổi bật của loại máy này nằm ở khả năng hoạt động ổn định, ít tiếng ồn và hiệu suất vượt trội so với các dòng máy nén khí truyền thống. Nhờ đó, máy nén khí trục vít không chỉ tiết kiệm năng lượng mà còn giảm thiểu chi phí vận hành lâu dài.

Cấu tạo máy nén khí trục vít giúp máy hoạt động bền bỉ

Với những ưu điểm vượt trội, máy nén khí trục vít thường được ứng dụng rộng rãi trong các nhà máy sản xuất, xí nghiệp, công trình xây dựng, và nhiều lĩnh vực khác trong đời sống hàng ngày. Máy có thể cung cấp khí nén liên tục với áp suất cao, đáp ứng nhu cầu sử dụng trong các môi trường làm việc đòi hỏi độ chính xác và hiệu quả cao. Đồng thời, thiết bị này cũng nổi bật với độ bền cao, giúp doanh nghiệp tối ưu hóa chi phí bảo trì và tăng tuổi thọ sử dụng.

2. Tìm hiểu về cấu tạo máy nén khí trục vít

Cấu tạo của máy nén khí trục vít gồm nhiều bộ phận quan trọng, phối hợp với nhau để đảm bảo hiệu suất hoạt động tối ưu. Dưới đây là chi tiết các thành phần có trong máy nén khí trục vít:

Các thành phần bên trong cấu tạo máy nén khí trục vít

2.1 Lọc khí đầu vào máy nén

Bộ phận này đóng vai trò quan trọng trong việc loại bỏ bụi bẩn và tạp chất từ không khí trước khi nạp vào máy, đảm bảo quá trình vận hành được duy trì ổn định và hiệu quả. Với thiết kế đặc biệt tích hợp lưới lọc mịn, sản phẩm giúp ngăn chặn các hạt bụi nhỏ, tạp chất và các yếu tố gây hại xâm nhập vào bên trong. Từ đó bảo vệ các bộ phận bên trong máy khỏi nguy cơ hư hỏng, kéo dài tuổi thọ của thiết bị.

2.2 Van cửa nạp

Điều chỉnh lượng không khí đi vào đầu nén, đóng vai trò quan trọng trong việc đảm bảo sự ổn định và hiệu quả trong quá trình vận hành của hệ thống khí nén. Thiết bị được tích hợp hệ thống điều khiển tự động tiên tiến, cho phép kiểm soát và điều chỉnh lưu lượng không khí một cách chính xác theo nhu cầu thực tế. Điều này giúp tối ưu hóa hiệu suất của hệ thống khí nén và giảm thiểu tình trạng lãng phí năng lượng.

2.3 Đầu nén

Chuyển đổi khí từ trạng thái có áp suất thấp sang trạng thái có áp suất cao, đáp ứng yêu cầu vận hành trong các ứng dụng công nghiệp hoặc dân dụng. Hai trục vít được thiết kế quay ngược chiều nhau, khi hoạt động, hai trục vít này phối hợp nhịp nhàng, tạo ra lực nén mạnh mẽ giúp khí được nén chặt hơn.

2.4 Động cơ chính

Cung cấp năng lượng cần thiết để đầu nén hoạt động hiệu quả, giúp quá trình nén khí diễn ra ổn định và liên tục. Động cơ đảm bảo rằng khí được nén đến áp suất yêu cầu, phục vụ cho các ứng dụng công nghiệp hoặc hệ thống cung cấp khí. Với công suất lớn, động cơ có khả năng duy trì hoạt động ổn định trong suốt thời gian làm việc.

2.5 Bình tách dầu

Bình tách dầu ra khỏi khí nén, giúp đảm bảo rằng khí đầu ra không bị lẫn dầu, từ đó bảo vệ các thiết bị sử dụng khí nén khỏi tác động của dầu và kéo dài tuổi thọ của hệ thống. Bình tách dầu được thiết kế để tích hợp hệ thống lọc dầu, không chỉ giúp loại bỏ dầu mà còn đảm bảo khí nén sạch, đạt chất lượng cao trước khi được sử dụng trong các quá trình công nghiệp hoặc trong các thiết bị khác.

2.6 Van áp suất tối thiểu

Van có chức năng quan trọng trong việc duy trì áp suất tối thiểu trong hệ thống, giúp bảo vệ các bộ phận của máy và đảm bảo hiệu suất hoạt động ổn định. Nhờ vào việc duy trì áp suất này, van áp suất tối thiểu giúp ngăn ngừa tình trạng áp suất thấp có thể gây hại cho các thiết bị trong hệ thống. Từ đó kéo dài tuổi thọ và tối ưu hóa hiệu quả vận hành.

Đặc điểm: Hoạt động tự động, không cần sự can thiệp thủ công, giúp đảm bảo áp suất luôn ổn định, ngay cả trong trường hợp tải giảm hoặc các thay đổi trong điều kiện vận hành.

2.7 Quạt làm mát

Quạt làm mát đóng vai trò quan trọng trong việc ngăn ngừa hiện tượng quá nhiệt. Điều này giúp bảo vệ các linh kiện bên trong máy khỏi sự hư hỏng do nhiệt độ cao. Khi nhiệt độ quá mức, các bộ phận có thể bị hao mòn nhanh chóng hoặc không hoạt động đúng, gây gián đoạn và ảnh hưởng đến hiệu suất máy.

2.8 Bộ tách nước

Khi khí nén được sản xuất, thường sẽ có một lượng hơi nước nhất định hòa lẫn trong đó. Điều này có thể ảnh hưởng đến chất lượng và hiệu suất của các thiết bị sử dụng khí nén. Bộ tách nước giúp loại bỏ lượng nước này, đảm bảo khí nén luôn khô ráo. Việc này không chỉ giúp duy trì sự hoạt động ổn định của các thiết bị mà còn ngăn ngừa tình trạng ăn mòn, gỉ sét hay hư hỏng các bộ phận máy móc.

2.9 Van xả nước tự động

Van được thiết kế để xả nước tự động từ bộ tách nước hoặc hệ thống bình chứa khí nén. Với tính năng này, máy có thể tự động loại bỏ lượng nước ngưng tụ trong quá trình nén khí mà không cần sự can thiệp thủ công, đồng thời đảm bảo máy vận hành liên tục, hiệu quả và ổn định.

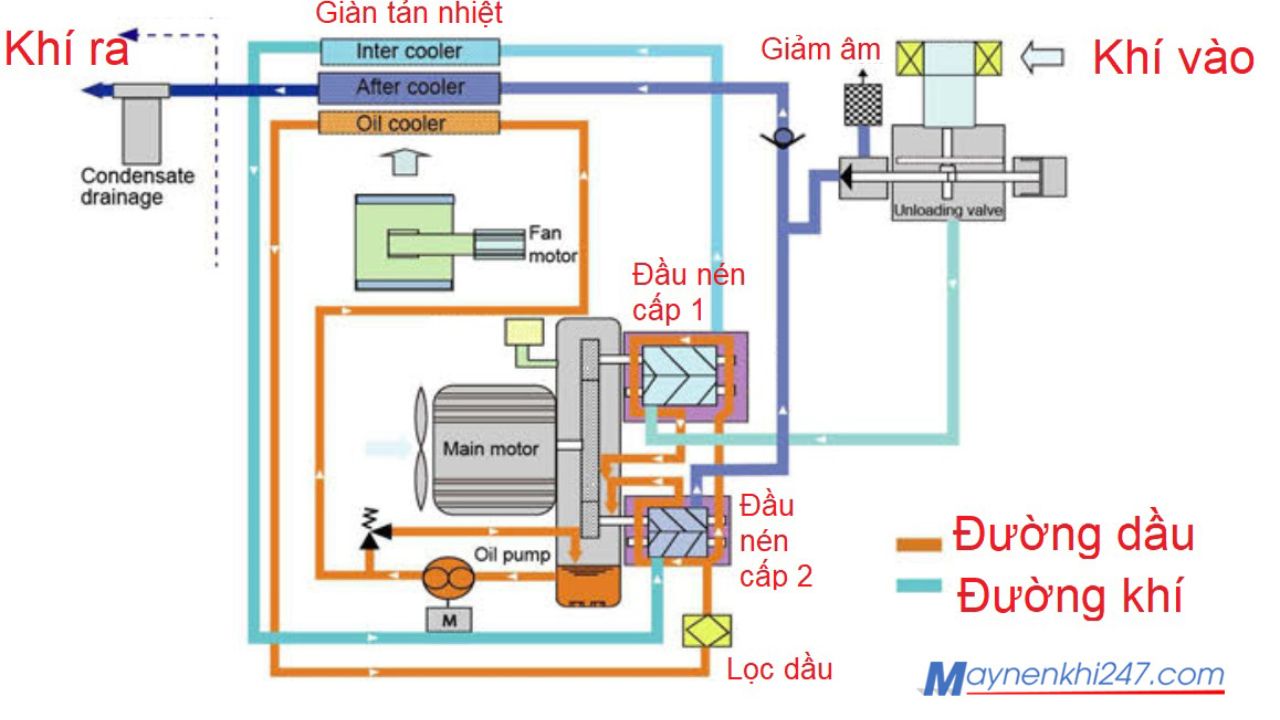

Các thành phần bên trong hỗ trợ duy trì sự ổn định của máy nén khí trục vít

3. Nguyên lý hoạt động cấu tạo máy nén khí trục vít

Máy nén khí trục vít hoạt động dựa trên nguyên lý ăn khớp không đổi giữa hai trục vít, với các mối răng được thiết kế quay ngược chiều nhau. Một trong hai trục đảm nhận vai trò nhận lực dẫn động từ động cơ, sau đó truyền lực sang trục còn lại thông qua cặp bánh răng nghiêng. Quá trình nén khí diễn ra khi không khí hoặc khí được hút vào từ đầu trên của hai trục vít, sau đó bị nén và đẩy xuống đầu dưới, tạo ra áp suất cao để phục vụ cho các ứng dụng khác nhau.

Nguyên lý hoạt động của cấu tạo máy nén khí trục vít dựa trên hai nguyên tắc cơ bản:

● Nguyên lý thay đổi thể tích buồng chứa: Với nguyên lý thay đổi thể tích, khí từ cửa nạp được dẫn vào buồng chứa, sau đó thể tích buồng giảm dần, làm tăng áp suất khí nén. Nguyên lý này phổ biến ở các dòng máy nén khí cánh gạt, piston, hoặc bánh răng.

● Nguyên lý động năng: Dựa trên tốc độ cao của không khí đi vào buồng chứa, tạo ra sự chênh lệch vận tốc để nén khí và tạo ra lưu lượng lớn, thường thấy ở máy nén khí ly tâm.

Hiện nay, máy nén khí trục vít chủ yếu gồm hai loại: không dầu và có dầu, được ứng dụng rộng rãi trong nhiều lĩnh vực như bơm xe, công nghiệp, hầm mỏ, và xưởng sản xuất.

Nguyên lý hoạt động của cấu tạo máy nén khí trục vít phục vụ nhiều mục đích

4. Ứng dụng máy nén khí trục vít trong đời sống

Máy nén khí trục vít được dùng rộng rãi trong nhiều lĩnh vực khác nhau. Trong sản xuất công nghiệp, máy nén khí trục vít cung cấp khí nén để vận hành các dây chuyền sản xuất, máy móc tự động. Hỗ trợ các thiết bị như búa phá bê tông, máy phun sơn và máy cắt khí trong ngành xây dựng.

Bởi cấu tạo máy nén khí trục vít bền bỉ, trong ngành y tế, thường sử dụng khí nén sạch để vận hành các thiết bị y tế, đảm bảo vô trùng và an toàn. Máy cung cấp khí nén sạch trong đóng gói, chế biến thực phẩm và bảo quản. Ngoài ra, máy nén khí trục vít còn được dùng trong ngành sản xuất ô tô, khai thác khoáng sản và nhiều ứng dụng khác yêu cầu khí nén chất lượng cao.

Ưu điểm nổi bật của cấu tạo máy nén khí trục vít được sử dụng trong nhiều lĩnh vực

Với cấu tạo máy nén khí trục vít tối ưu, nguyên lý hoạt động hiệu quả và tính ứng dụng đa dạng, loại máy này đã trở thành lựa chọn hàng đầu cho doanh nghiệp. Hy vọng qua bài viết của maynenkhi247.com, bạn đã hiểu rõ hơn về cấu tạo và lợi ích mà máy nén khí trục vít mang lại.
